海德漢CNC插件
海德漢數控系統連接
海德漢 CNC 控制器是市場上領先的 CNC 控制器之一。通過使用相同的通信協議，不同系列和不同制造年份的控制器可以以相同的方式連接。使用 OPC Router Heidenhain 插件可以輕松連接Heidenhain CNC 機床。
通信協議用于分層檢索 CNC 機床的數據點并選擇它們以建立數據傳輸連接。控件的數據點可以讀寫。
兼容的 Heidenhain 控制器：
- iTNC 530
- 跨國公司 128
- 跨國公司 320
- 跨國公司 620
- 跨國公司 640
- 手動加 620
- 數控飛行員 620/640
- MillPlusIT V6x0
- 研磨加 IT/640
就是這么容易。
通過拖放連接 Heidenhain

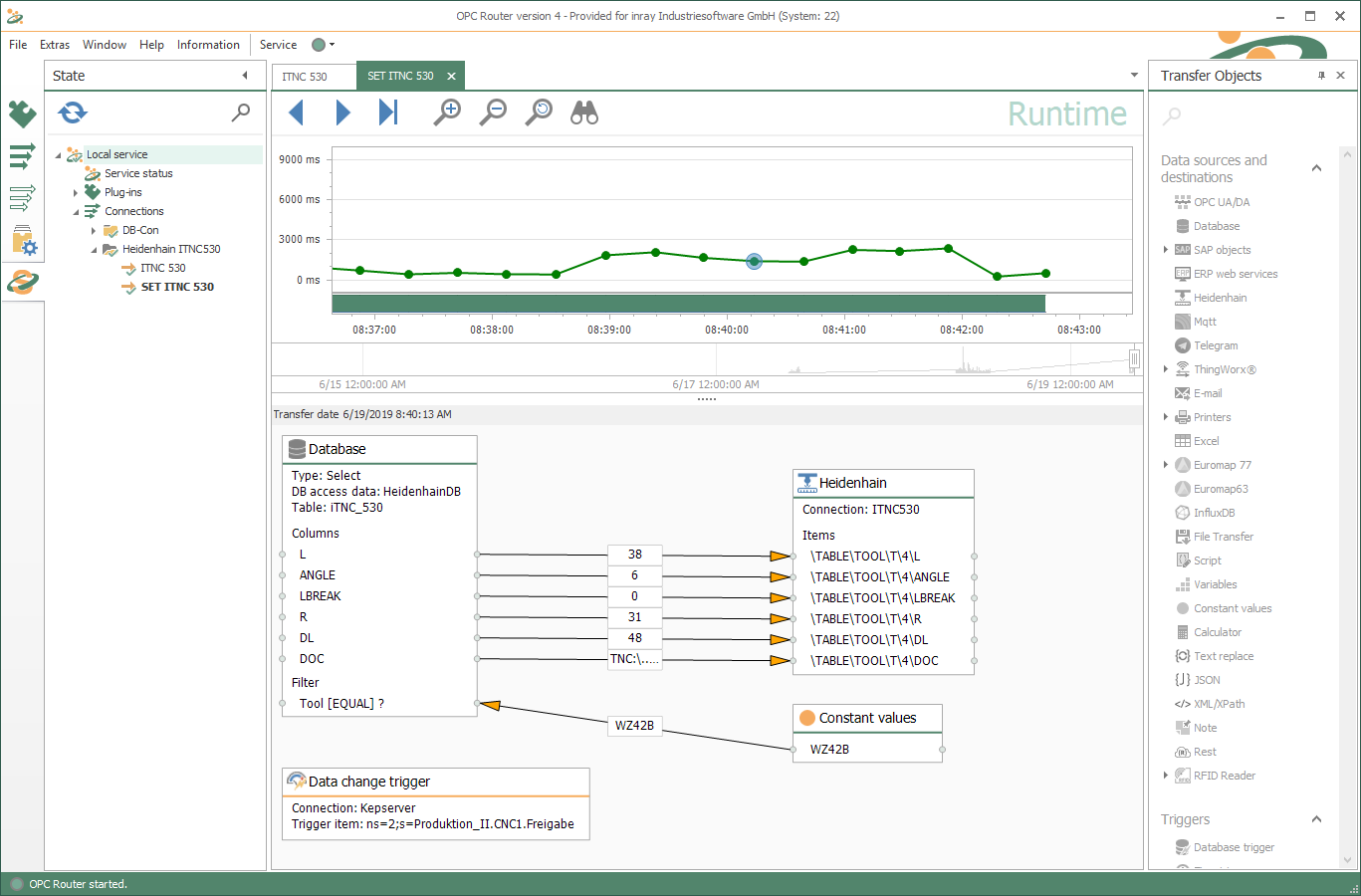

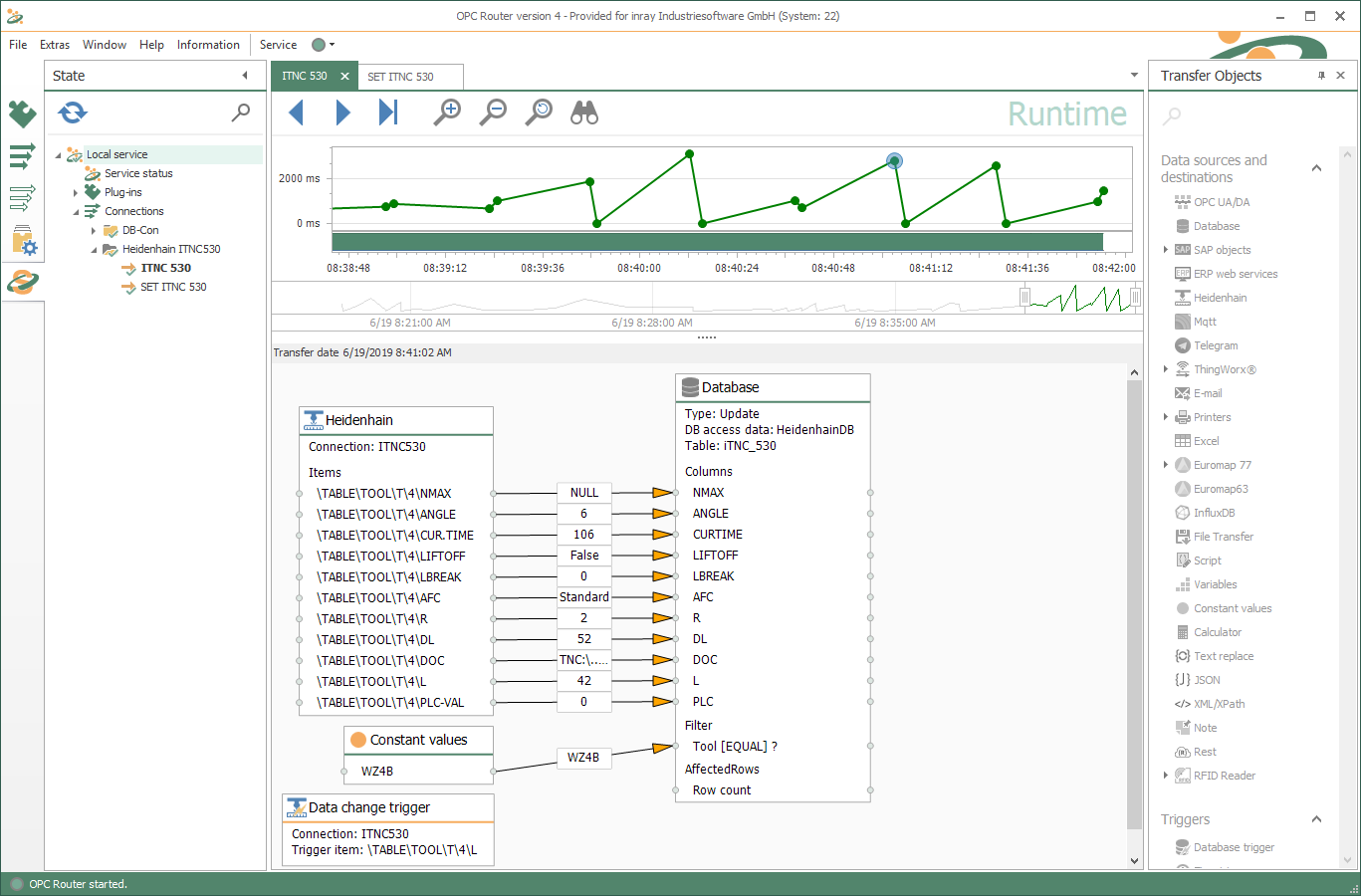

使用 OPC Router通過拖放將您的系統連接到 Heidenhain CNC 機器非常簡單和直觀。這些屏幕截圖向您展示了 OPC Router和 Heidenhain CNC 機床的應用示例。第一個屏幕截圖顯示了 Heidenhain CNC 機床如何將數據發送到數據庫進行數據記錄。第二個屏幕截圖顯示了如何將控制訂單數據從數據庫發送到 Heidenhain CNC 機床。
Heidenhain 將工業 4.0 帶入生活
- 通過耦合系統實現更多目標：
CNC 機床是產品的誕生地。因此，將機器集成到生產 IT 系統中更為重要。參數規范的交換以及過程值的反饋為優化帶來了巨大的潛力。 - 工業 4.0 和海德漢：
工業 4.0 是新的生產方式。基本思想是生產中所有相關系統的最佳聯網和交互。Haidenhein 插件將 CNC 機床集成到工業 4.0 基礎設施中。 - 關于 OPC Router：
使用 OPC Router，您可以以圖形方式實現系統的聯網。憑借其插件，它成為工業環境中的數據中心，并使您的 CNC 機器能夠集成到IoT 和 工業 4.0 中。 簡單的配置、復雜的監控和穩健性是它的特點。
立即測試 Heidenhain 插件。
使用 Heidenhain 插件測試 OPC Router，無需任何義務，立即申請免費演示。
海德漢插件應用示例
過程數據采集
優化生產的第一步是創造透明度。這是發現和驗證潛力的唯一方法。此外，在實施措施后，透明度使得檢查成功成為可能。通過過程數據采集實現透明度。記錄重要的過程數據，并提供有關機器狀況和重要過程值進度的信息。使用 OPC Router的 Heidenhain 插件，可以訪問 CNC 機床的所有數據點并將它們傳輸?shù)饺魏文繕讼到y(tǒng)。例如，如果使用 SQL Server 插件將數據寫入 MS SQL 數據庫，則可以直接在數據庫中進行評估并通過相應的客戶端進行可視化。數據還可以通過 MQTT 傳輸?shù)轿锫?lián)網平臺，以便在云端或通過大數據進行評估。
數控機床參數設置
手動輸入生產參數既費時又容易出錯并產生成本。根據工業 4.0 的方法，應該借助所有系統之間的網絡和通信來消除這些過程。使用 OPC Router和 Heidenhain 插件，可以從任何源系統加載生產參數，并在生產開始時將它們自動傳輸?shù)?CNC 機床。根據結構，ERP 系統（SAP通過 WebServices 的 Navision 等）、數據庫或PLC 控件作為源。
連接系統
轉移對象
Heidenhain Plug-in 的傳輸對象允許訪問 Heidenhain CNC 控制的數據點。
數據點
Heidenhain 控件定義了數據點的結構和組織。每個數據點都有一個唯一的名稱。作為客戶，您從 CNC 控制中獲取當前值。通過瀏覽選擇所需的數據點。數據點在圖形配置的傳輸對象中可用，并且可以在傳輸過程中與其他字段連接。
觸發
Heidenhain 插件提供了不同的觸發器。
數據更改觸發器
為 CNC 數據點配置數據更改觸發器，并在數據點更改時觸發傳輸。
限值觸發
限值觸發器監控數據點是否符合限值。可以檢查是否超過或不足。還可以配置滯后。
位觸發
對于數據傳輸，通常使用握手。位觸發是這里最簡單的方法。OPC Router檢查一個位是否請求傳輸。傳輸后，該位可選擇復位或設置另一個位作為響應。傳輸成功可以傳輸?shù)搅硪粋€數據點。
消息觸發器
消息觸發器是比特觸發器的進一步發展，以電報的形式進行交換。不僅一點，而且檢查計數器的值變化。作為響應，觸發轉移的號碼在轉移后被寫回。這種交換的可靠性和可追溯性明顯更高。
瀏覽
Heidenhain 插件可以瀏覽 CNC 控制的數據點。
數據點層次結構
CNC 控制器以數據點樹的形式提供分層結構的數據點。OPC Router以樹的形式讀取所有數據點并將它們顯示給用戶。在這種形式下，即使是大量的數據點也很容易獲得。每個數據點都通過唯一的路徑進行標識，并被接管，包括類型信息。
